垂直リフト「8」 東京都新宿区 J社様

全長9.3m 積載荷重 上昇時120kg下降時70㎏
外設置、建物外壁にサポート金具を取り付け90°に取り付け。
上限下限リミット・操作リモコンは3つ。
箱型特注台車使用。2面扉有り。
扉センサー取り付け。

主に3階への荷運び用として設置。
箱型台車には天井も付けて防水対策仕様。

3階台車停止位置。

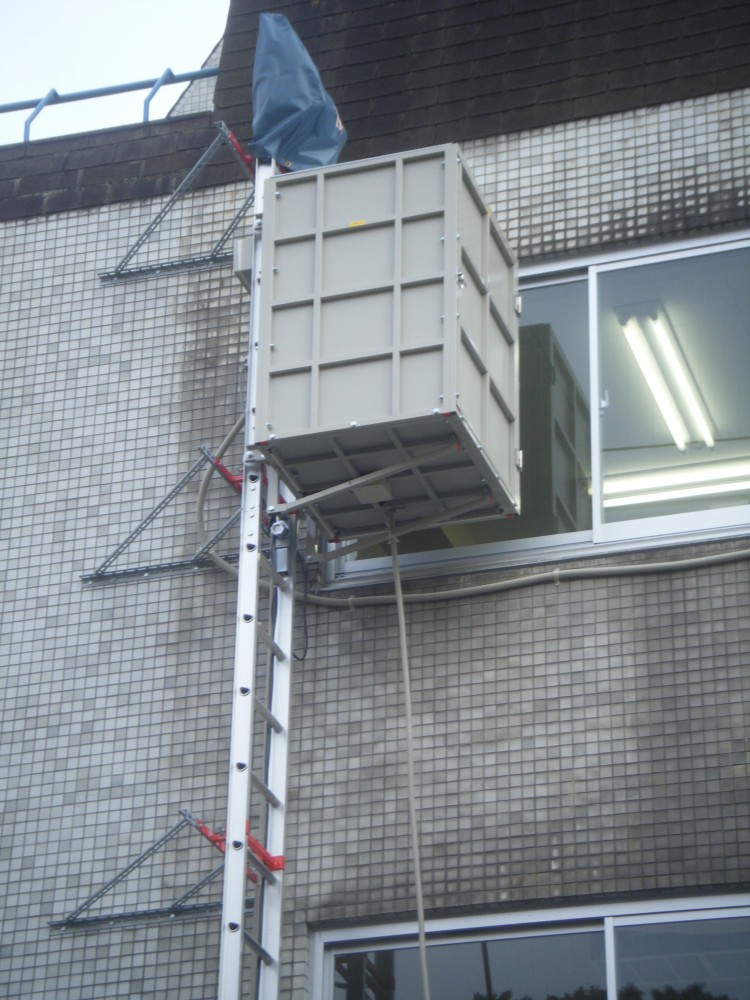

3階台車停止位置。手前斜めから見上げる。

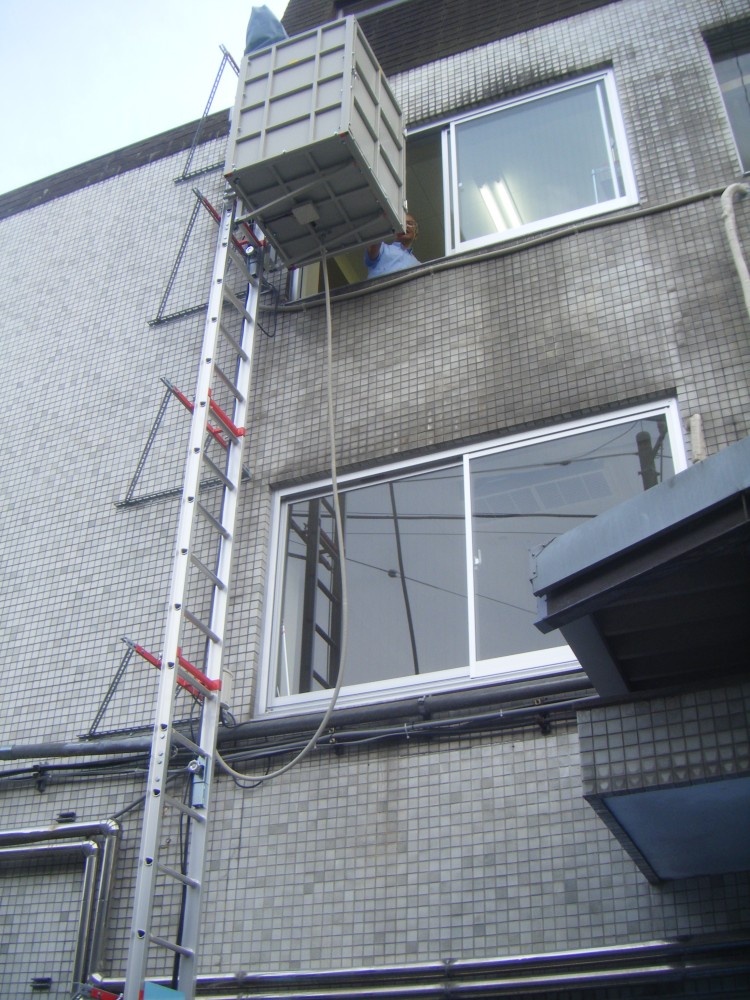

3階台車停止位置。後方斜めから見上げる。

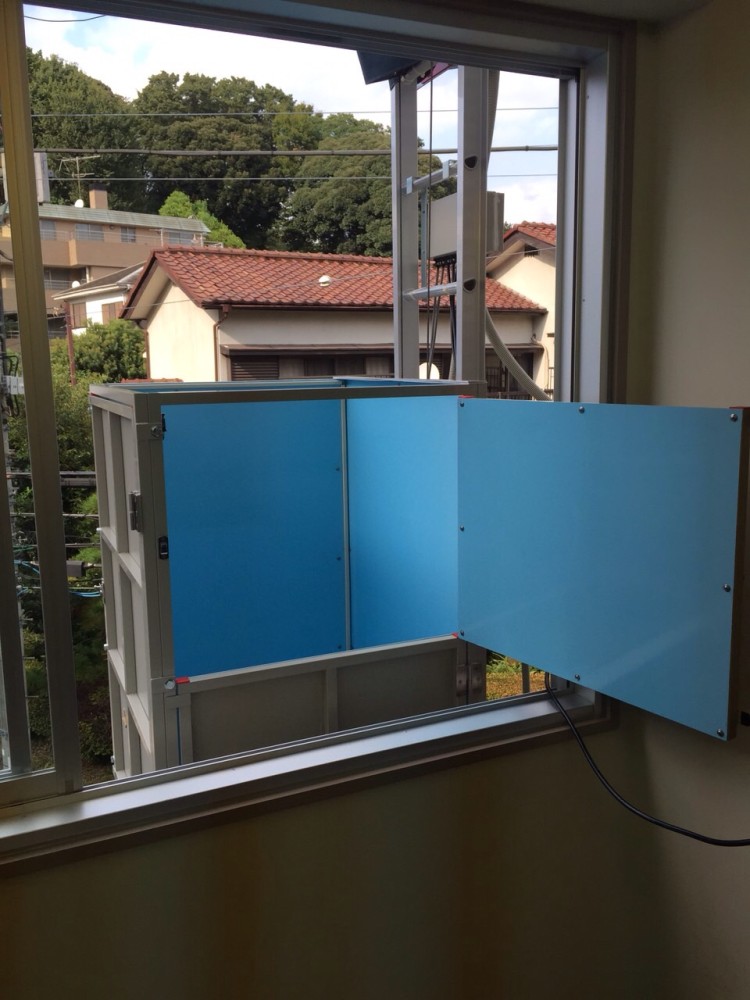

3階室内からの写真。台車扉が室内に入ります。

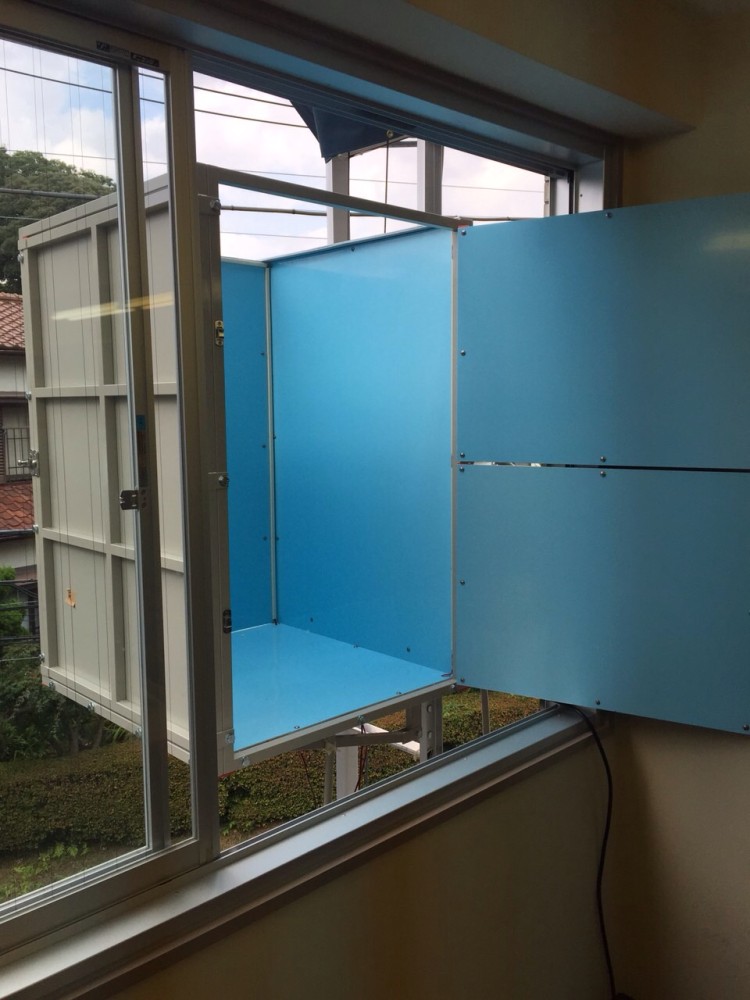

3階室内からの写真。扉を2分割している為、上部の荷物も低い位置で取り出せます。

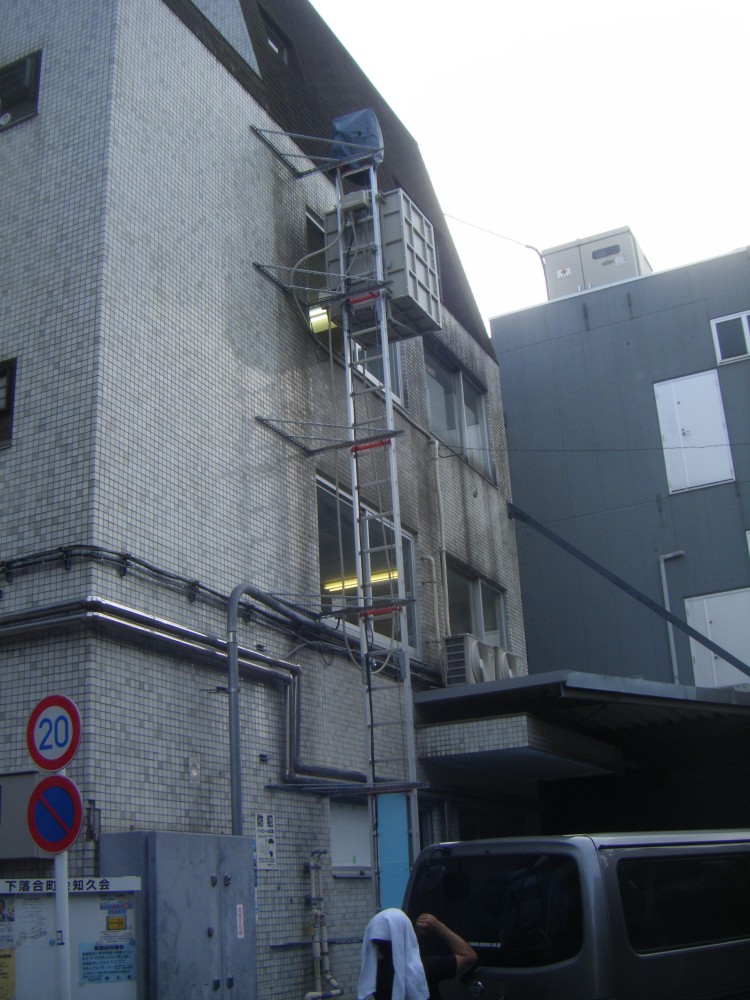

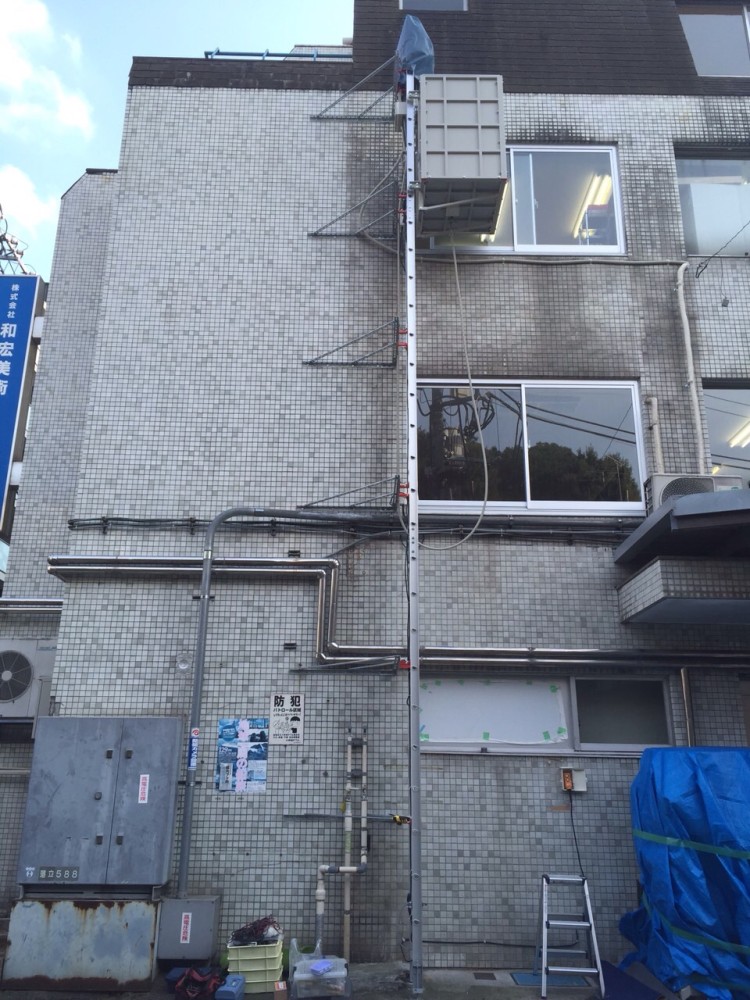

リフト全景。

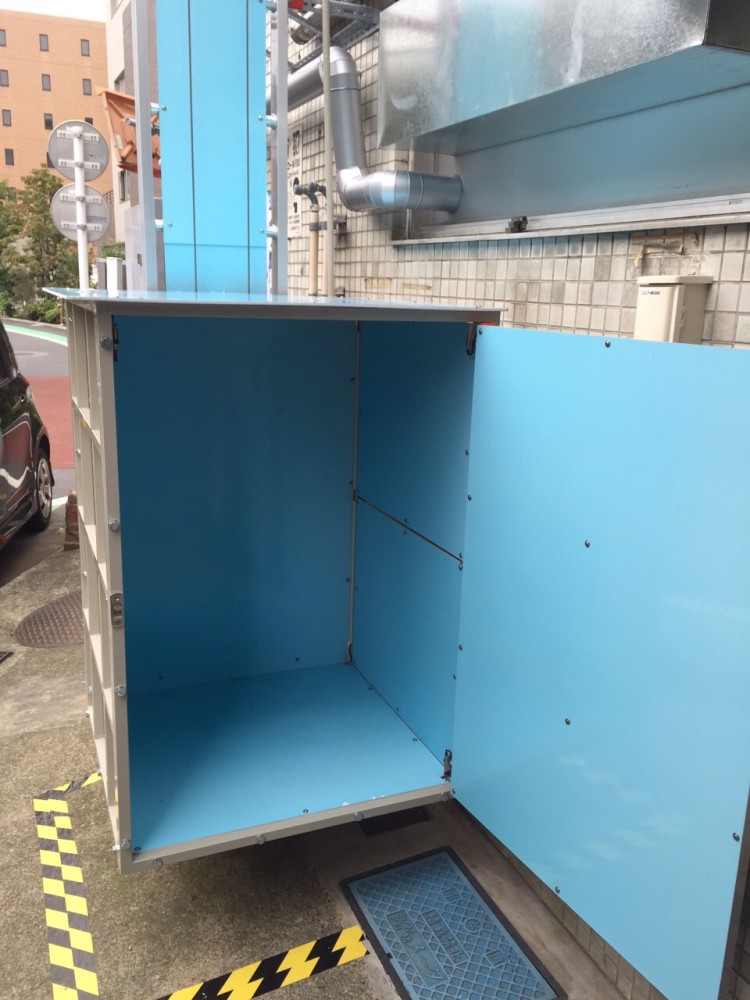

1階台車停止位置。扉が大きく開きます。

1階台車停止位置。全ての扉が閉まらないと、電源がオンにならない仕組みです。
