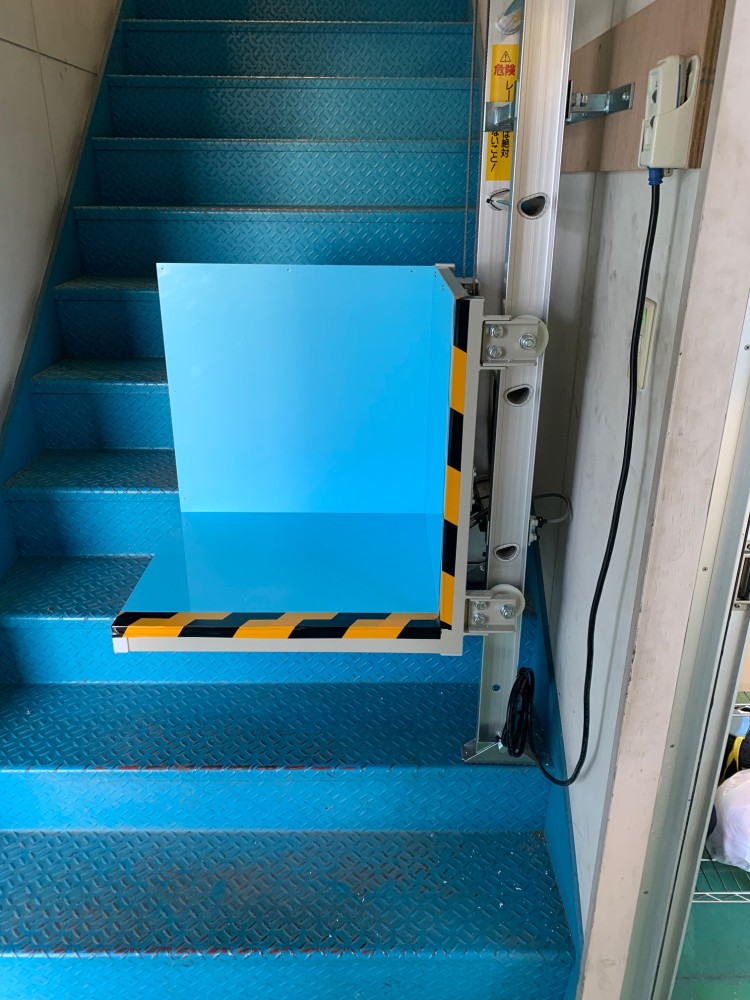

1階台車停止位置。台車は持ち運べる小台車の為、背面床面と一体型台車。向こう面にはアルミ複合板張りで立ち上げをしております。

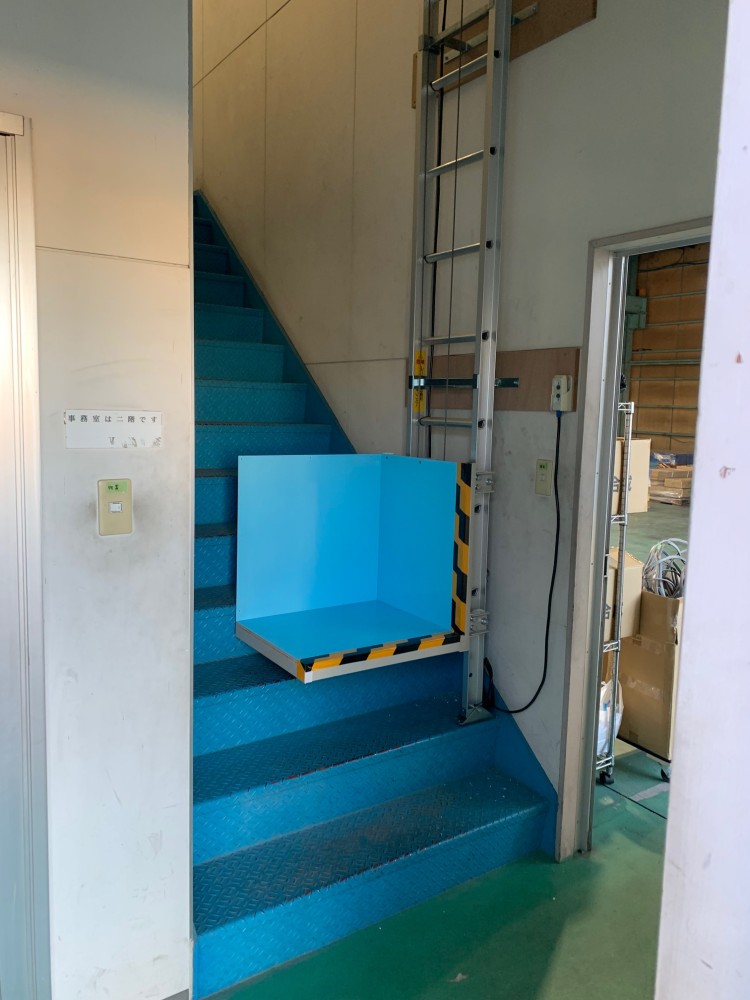

1階台車停止位置。階段と上階での構造上、3段目より上、H850ほどの位置に台車が呈する形です。

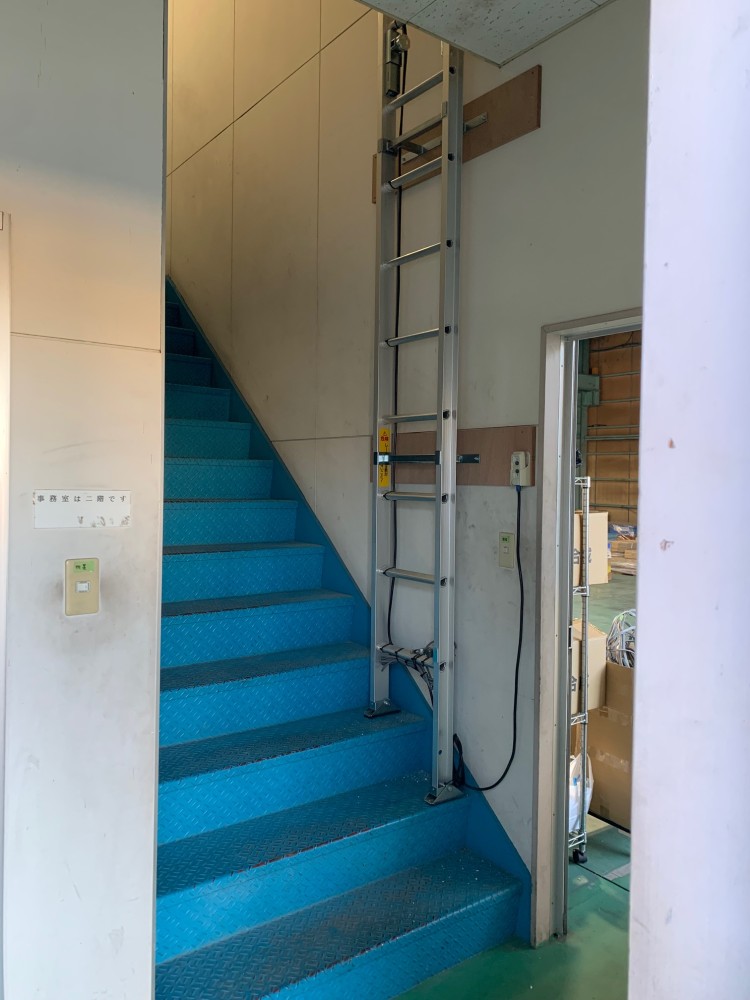

1階、台車は上階に停止時。階段の高さに合わせてレール下部はカット調整をしております。

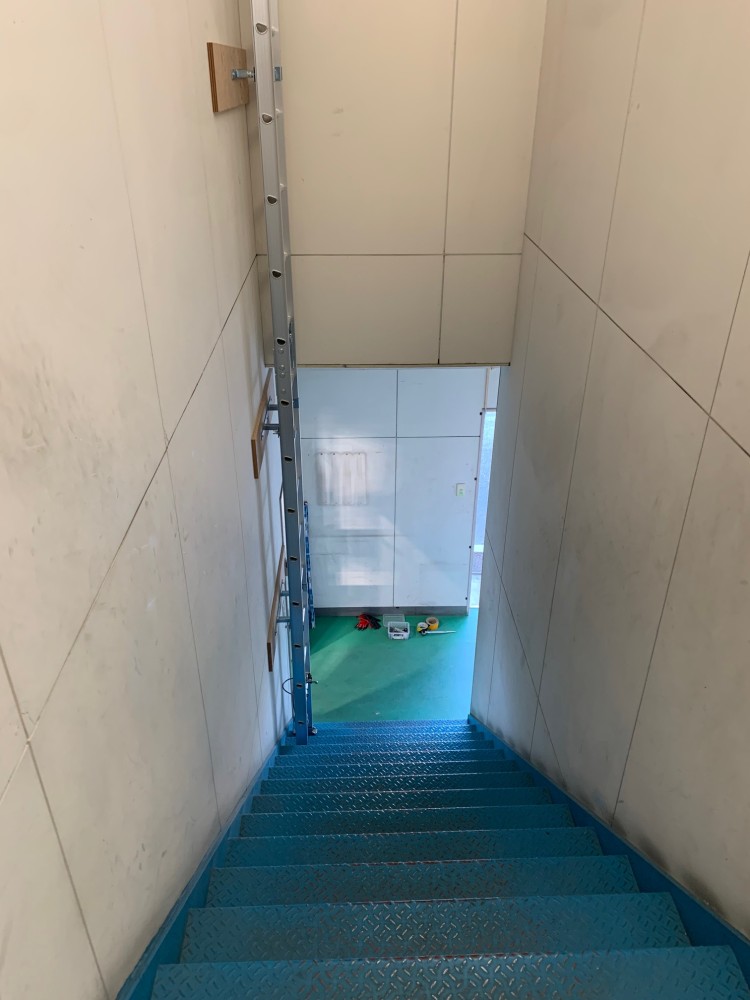

階段下側全景。台車は上階に停止時、レールのみが残る形です。板張りや固定金具を合わせて壁から約170ほどになります。

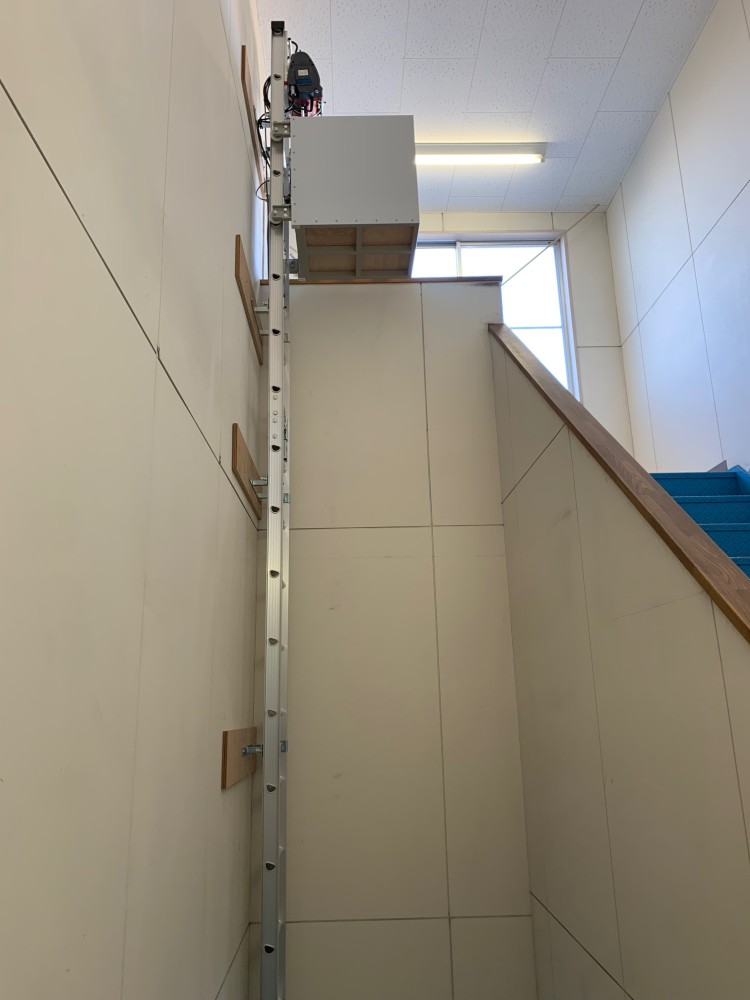

階段上側全景。台車には落下防止装置も付けられます。（ワイヤーが切れたとしても300以内で停止します。）

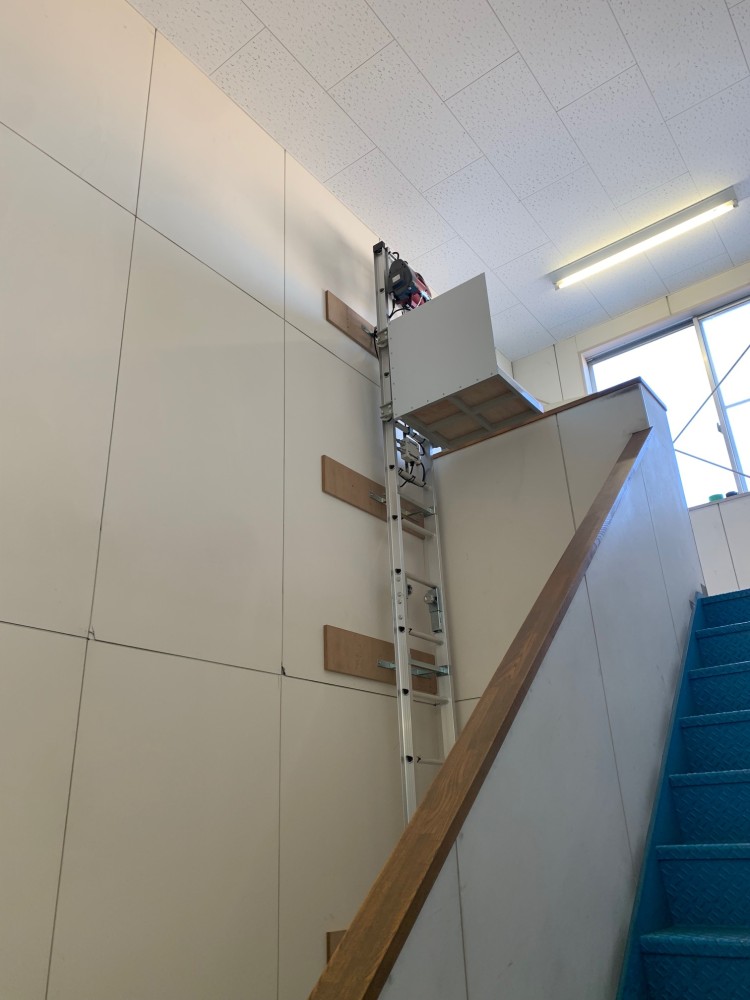

最上部にウインチがある為、振れが起こりやすいです。リフト下部より上部の固定を細かくしております。

台車上階停止時。台車と手摺り壁の隙間は20ほどですので、はみ出し積みは厳禁です。トラテープを付けて注意喚起をしております。

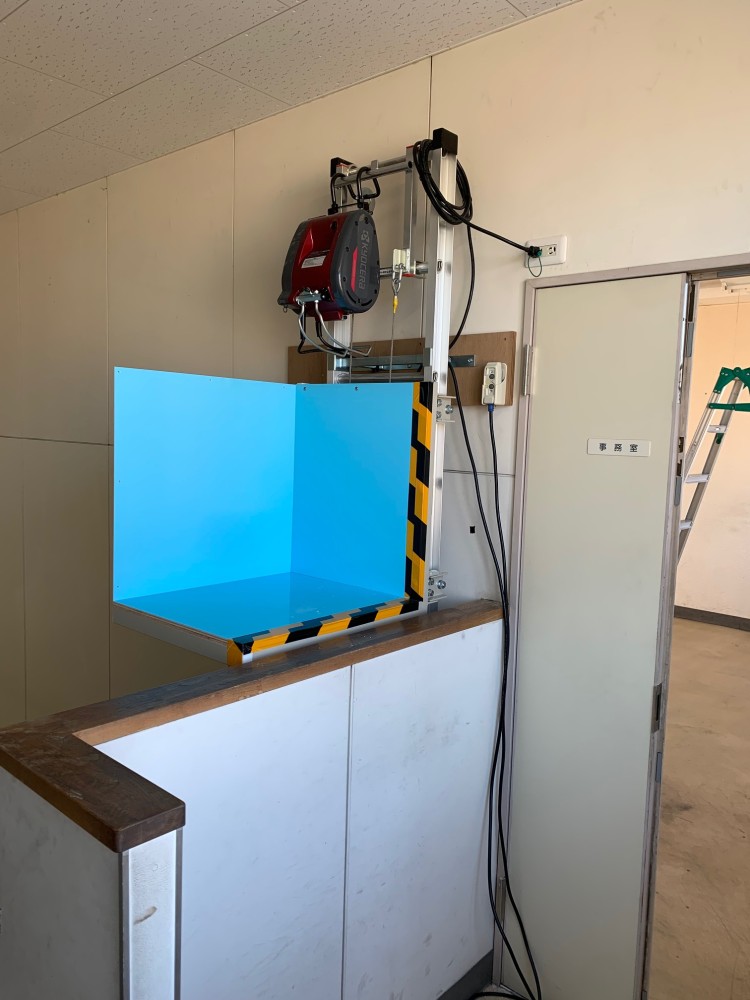

上階台車停止時。ウインチの近くに電源差し込み口を新設して頂きました。定格870Ｗですが、単独の電源になります。
