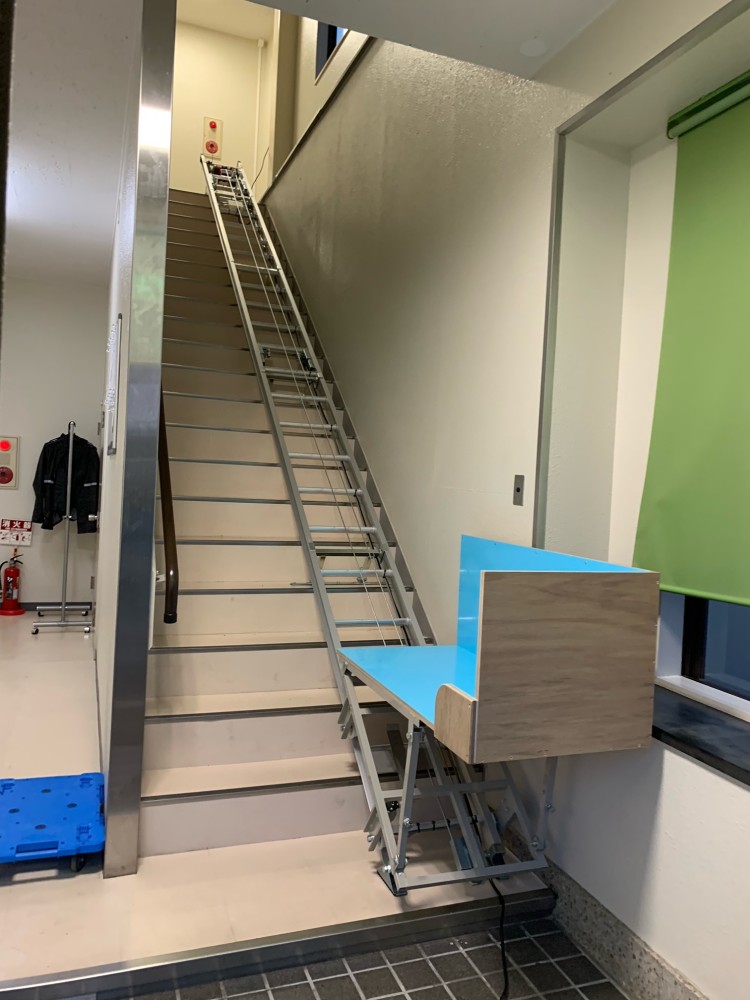

階段リフト全景。階段幅もしっかりあり、台車は板張りで大きくしております。

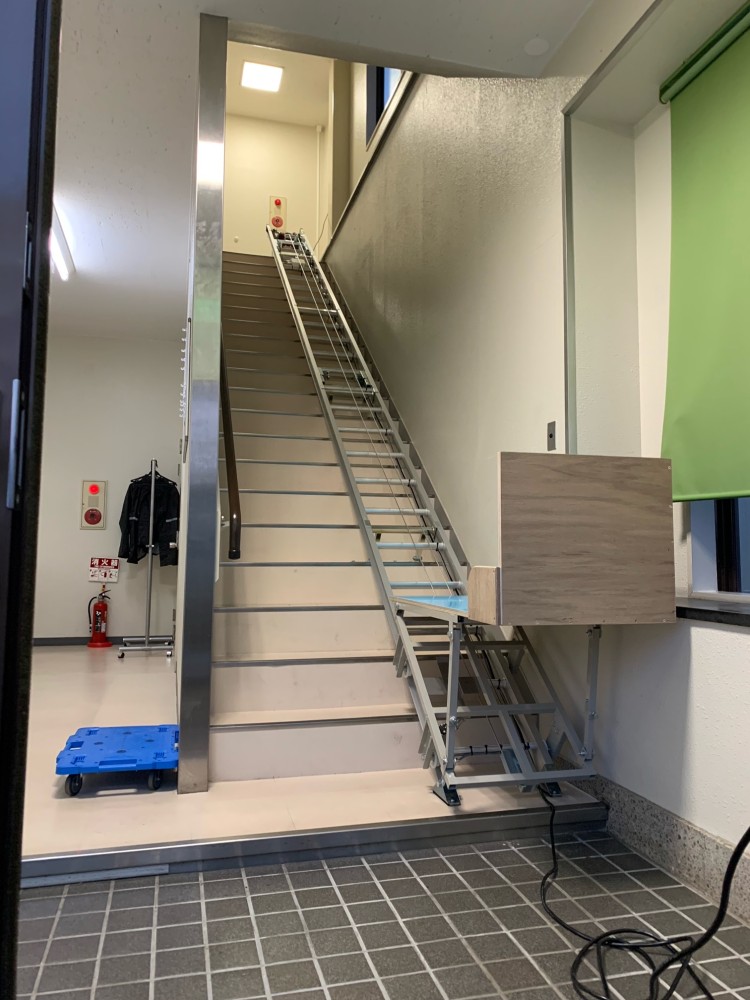

階段に這う様にレールを設置しておりますが、もっと延ばして開始点を後ろにも下げられます。玄関タイルの方からレールを開始する形です。

１階台車停止時、壁面以外にも後ろ面と手前面にも少し立ち上げ板がありますので、荷降ろしは若干しにくいですが、２階部で安全面で必要な物になります。

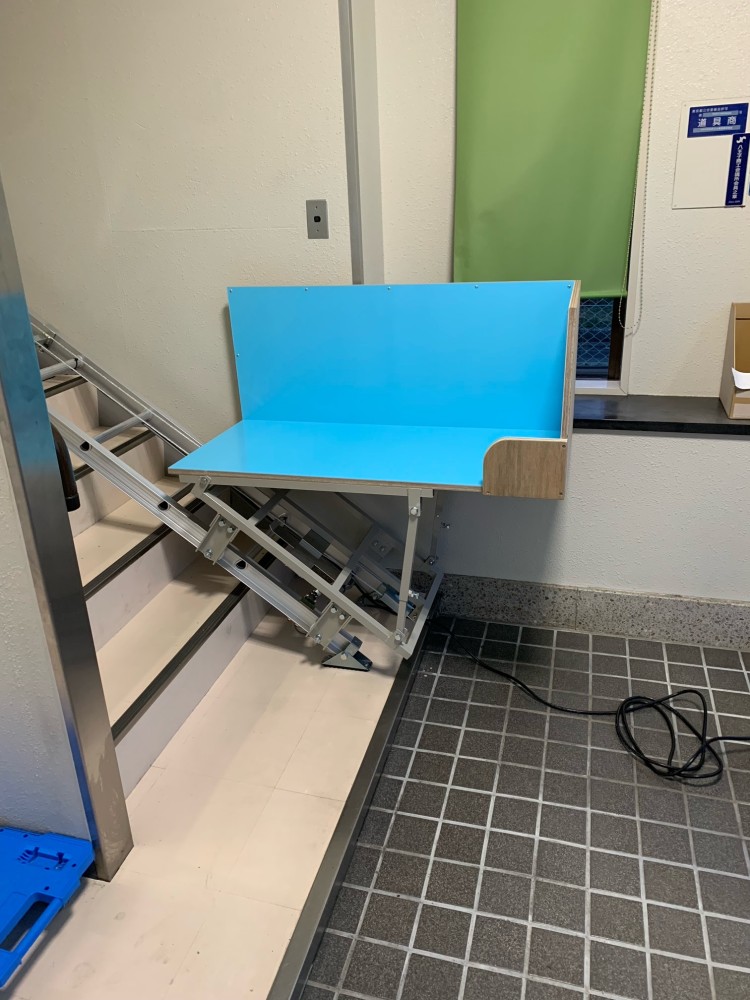

１階台車停止位置。水平面の高さはＨ７００ほど、上乗せ板でＷ４９５×Ｄ１１００まで広げております。（Ｄ７５０が台車骨組みの標準サイズです。）

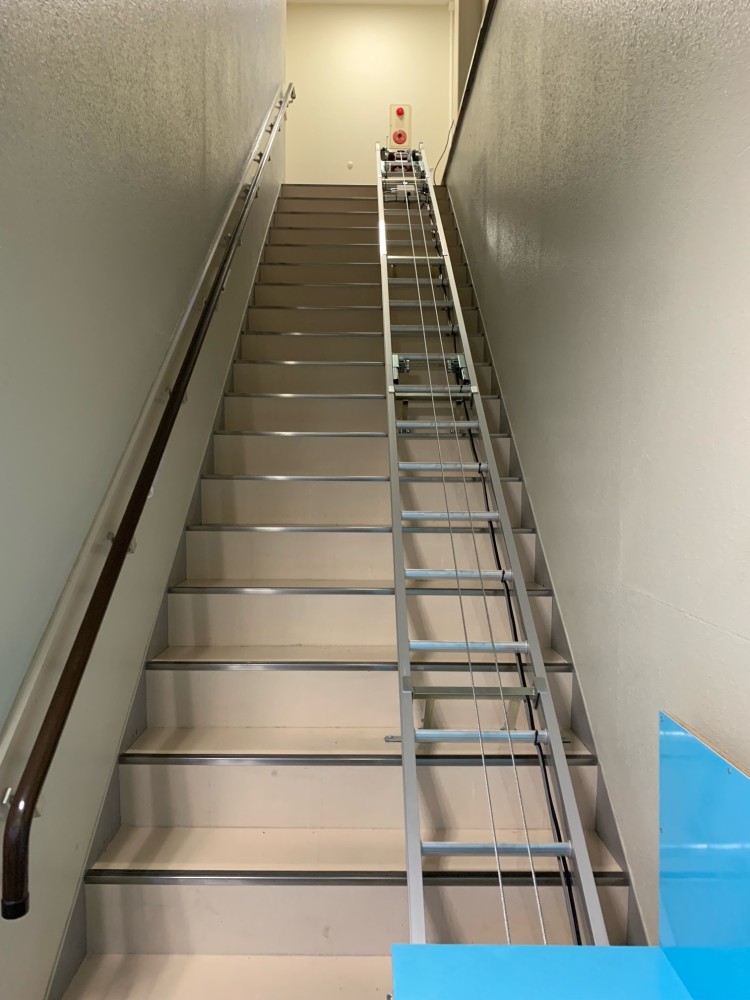

１階から２階を見上げる。歩行帯は確保出来ておりますが、人のすれ違いが出来ません。階段リフトを設置した際のデメリットになります。

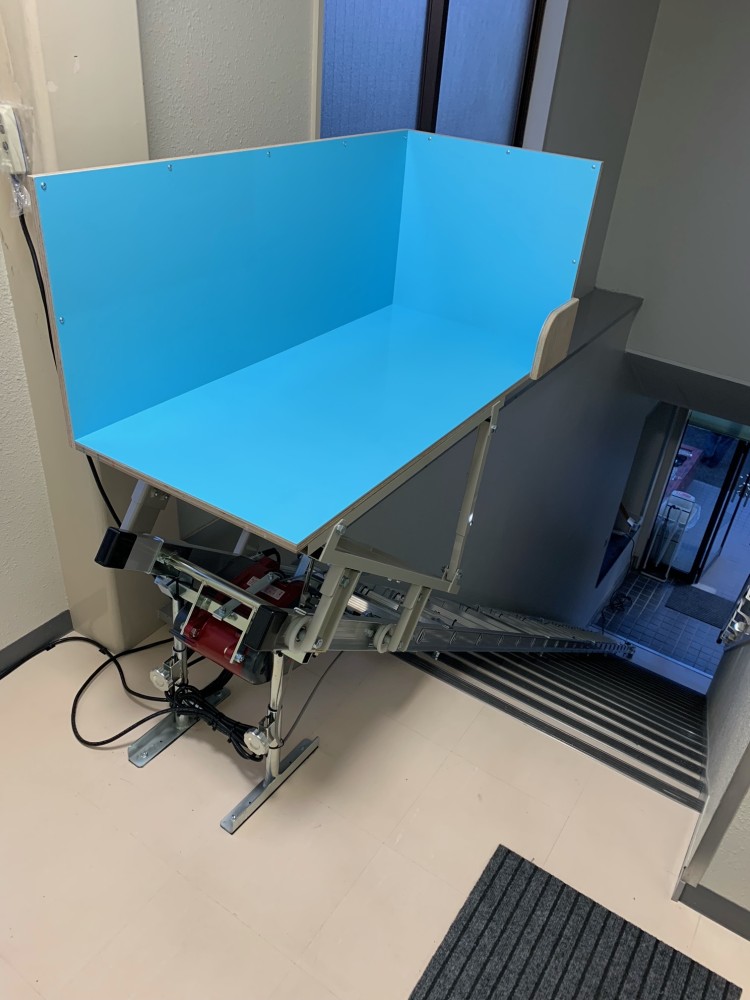

２階台車停止位置。少し見にくいですが、手前側の小さな立ち上げ板がある為、荷降ろし時に階段側に立つの（足が１段下がっての作業）を防いでおります。

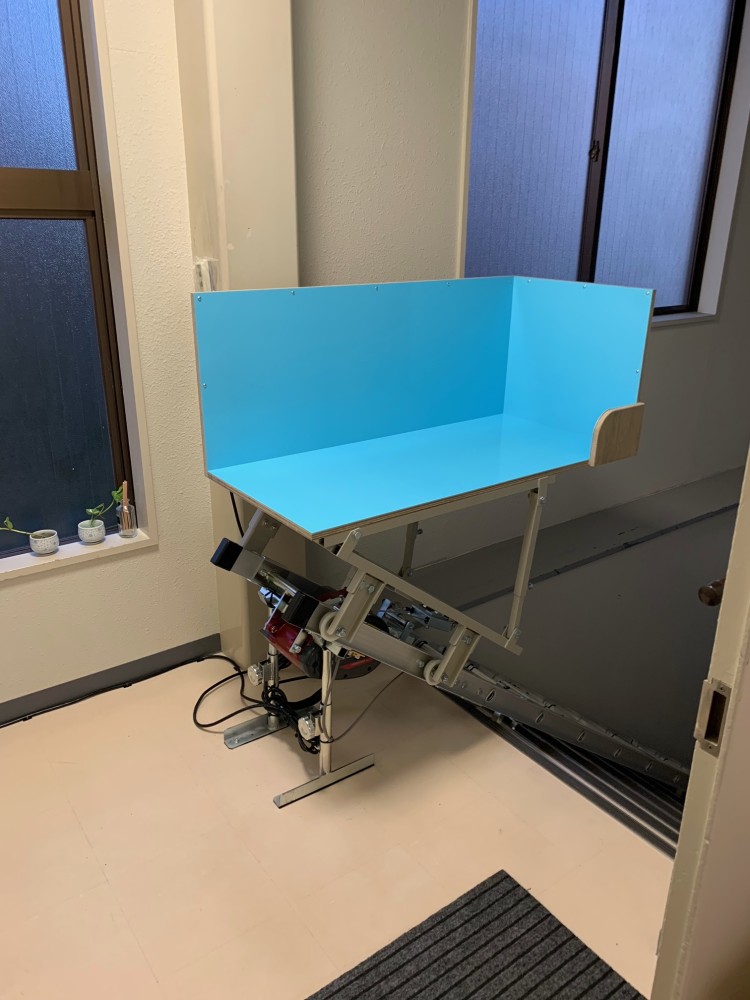

２階台車停止位置。水平面の高さはＨ８５０ほどになりますが、積み降ろしはし易い高さだと思います。この高さ・階段に水平面がかかる長さ等は、各現場現場で異なります。

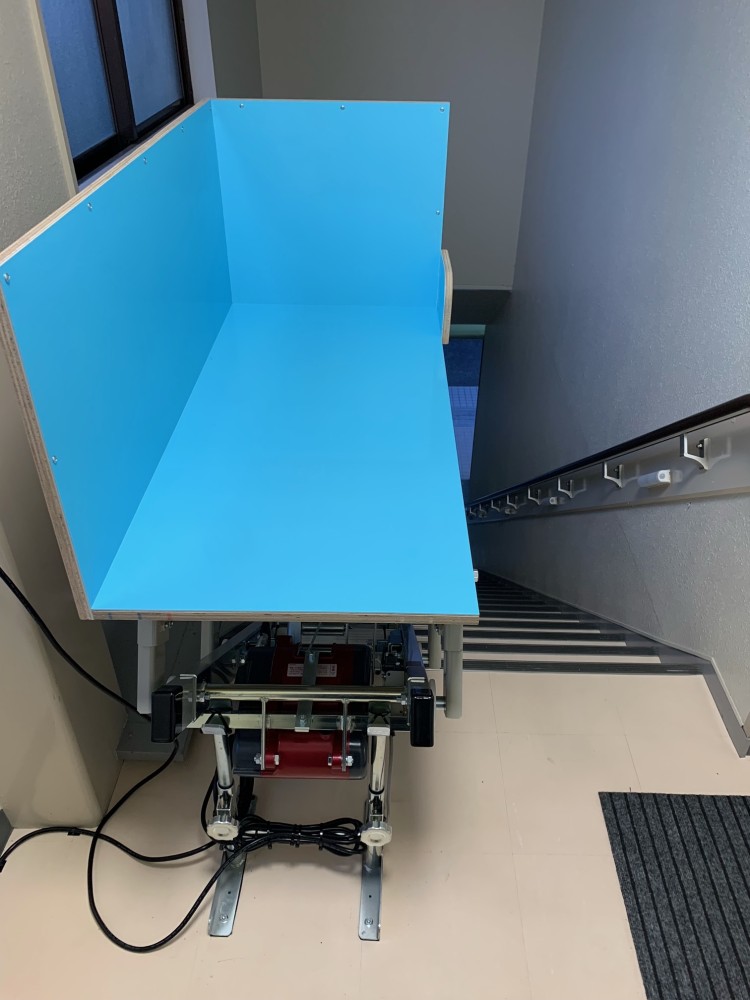

２階台車停止位置。レール幅は４１０、台車幅は５１０、壁と台車の隙間は５０見ています。
階段リフトに必要な寸法は、最小幅で５６０になります。
