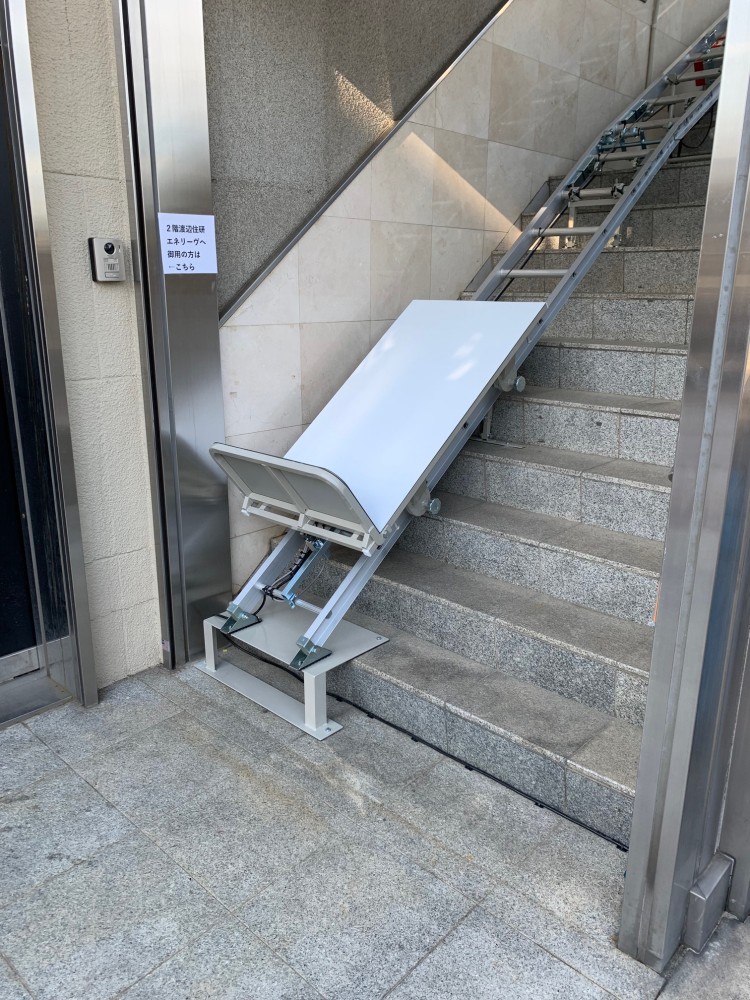

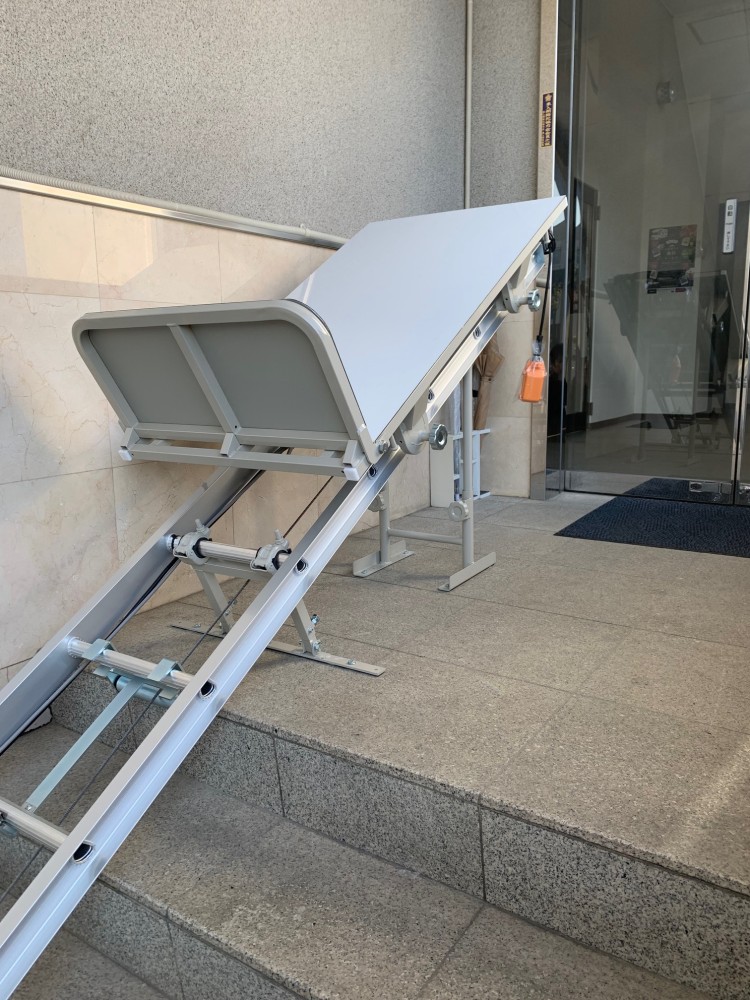

階段リフト全景　Ｌ型台車・Ｗ６５０　壁面とのクリアランスを約８０見ております。　リフトに必要な幅は計７３０になります。

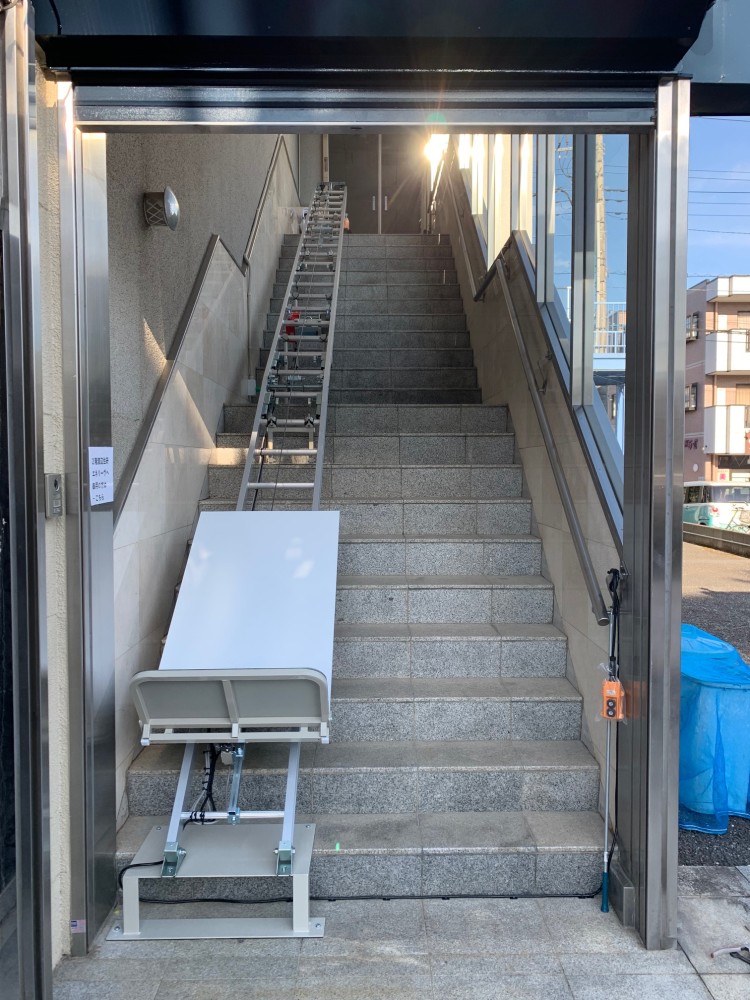

１階の階段すぐそこにシャッターがありますので、レールや台車等はシャッター内に収まる様にしております。

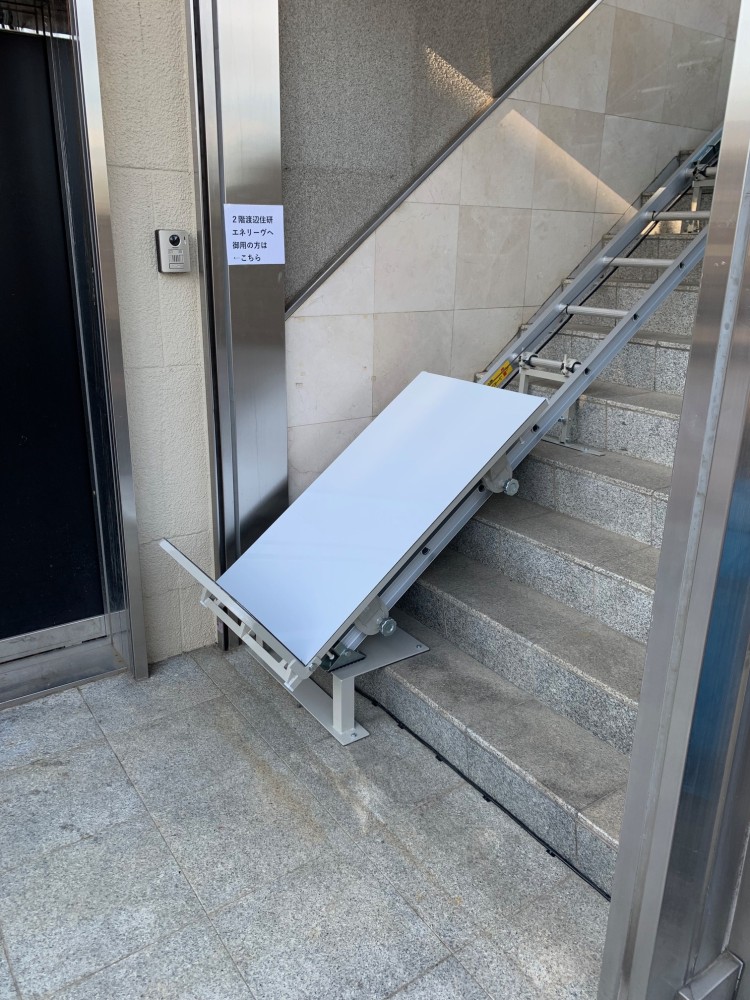

シャッター解放時、最大でこの位置まで下がります。Ｌ型台車の角位置はＨ２００ほどと、荷物の積み降ろしがしやすい位置になります。

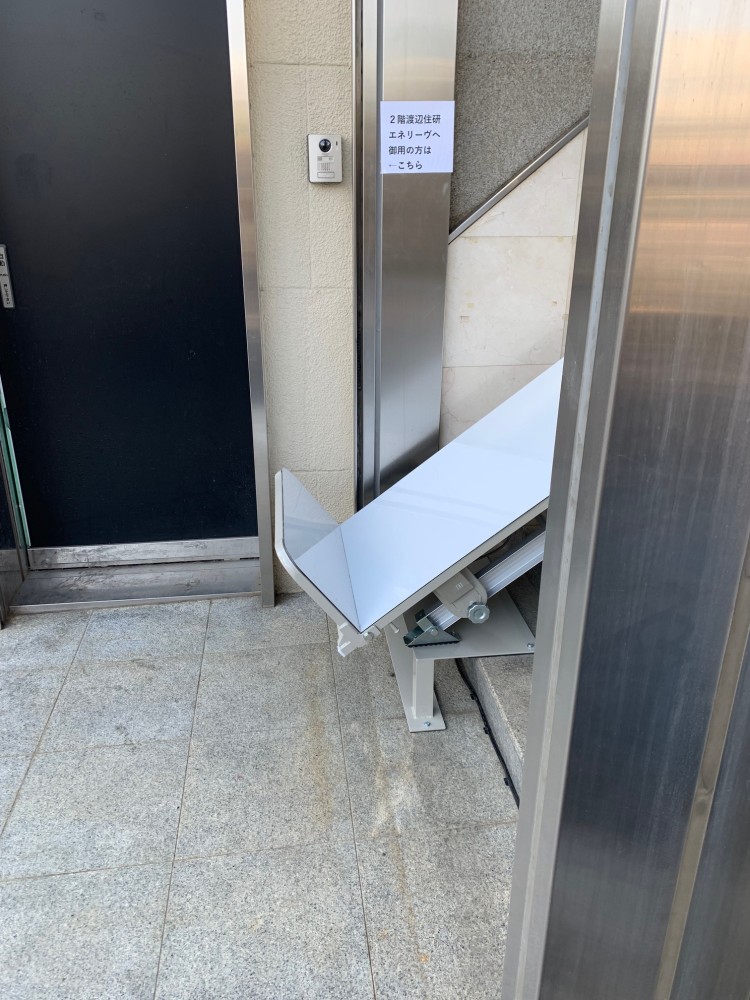

横から見るとシャッターを超えているのがわかると思います。このままではシャッターは閉まりませんので、台車を少し上げてシャッターを閉めて頂く形です。

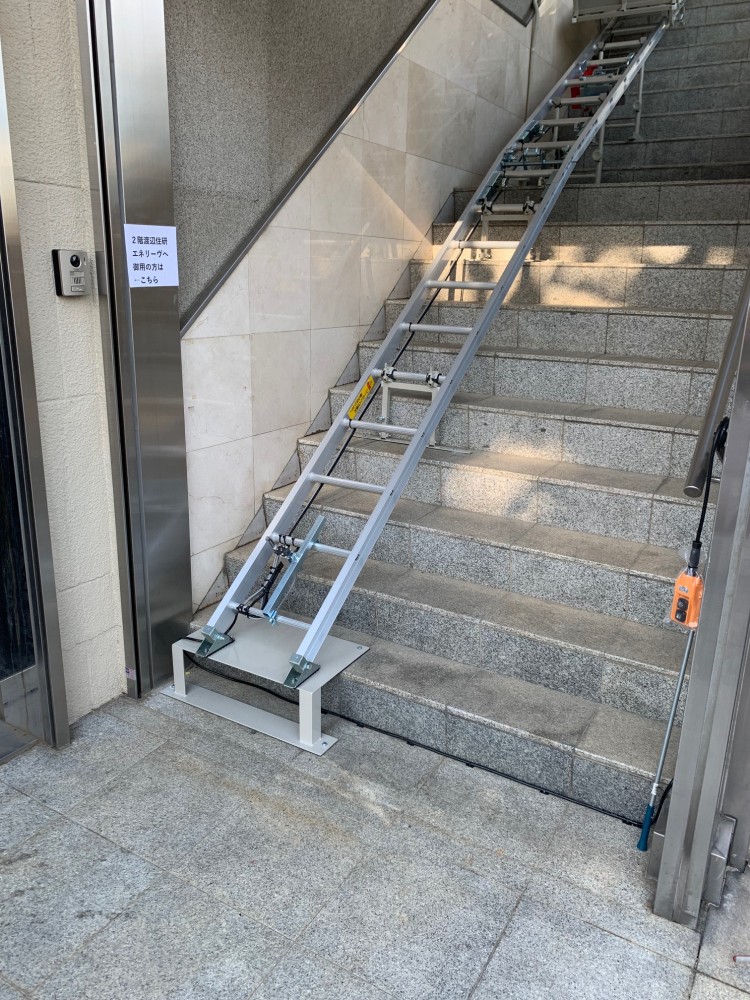

台車が上階にある時はレールのみが残ります。最下部の足元プレートも今回用の特注製作品です。

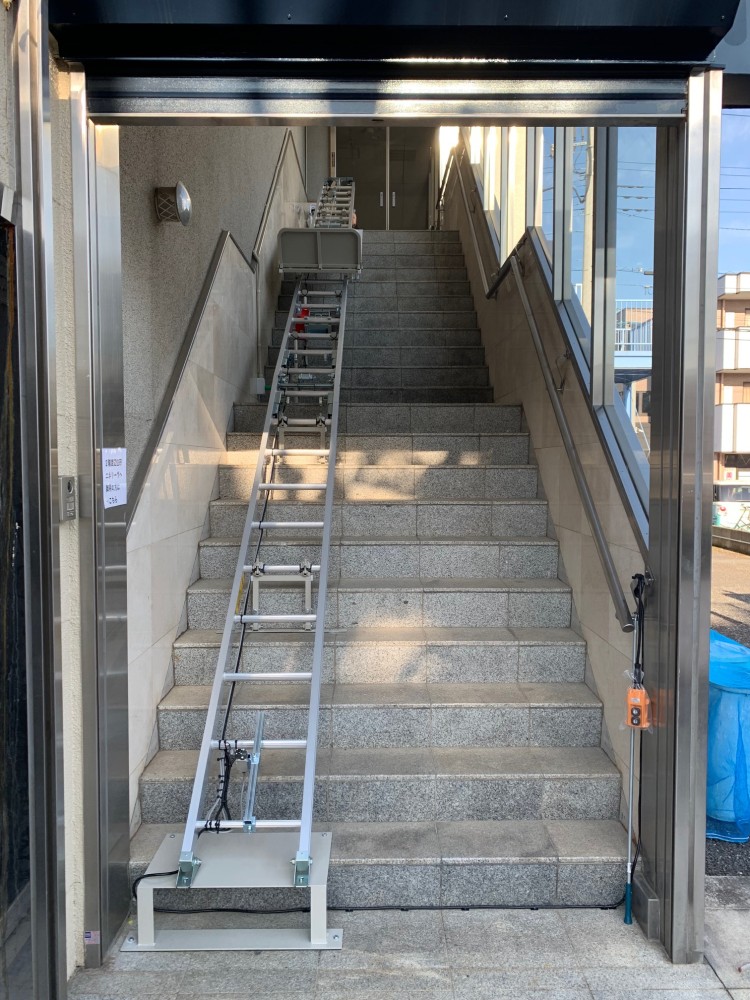

台車が上階にある時はレールのみが残ります。レール幅は４１０。台車よりも狭いのでかなりスッキリ見えると思います。

ウインチは途中踊り場付近のレール裏に取り付けます。電源コンセントも近くに必要になります。（このウインチは定格６００Ｗです。）

上階台車停止位置。Ｌ型台車の角は踊り場まで入る形です。Ｈ４００ほどの位置ですが荷物の積み降ろしには支障はありません。

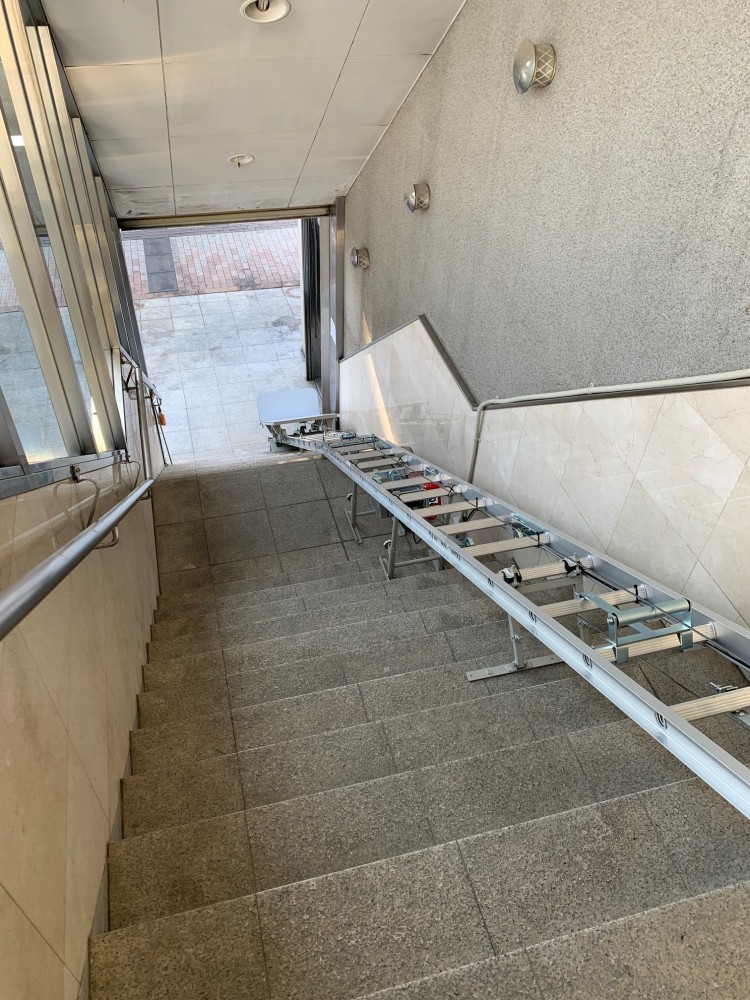

上階台車停止位置。Ｌ型台車の１番上の所でもＨ９００ほどです。（階段角度等によっても変わります。）上階でも操作リモコンがあります。

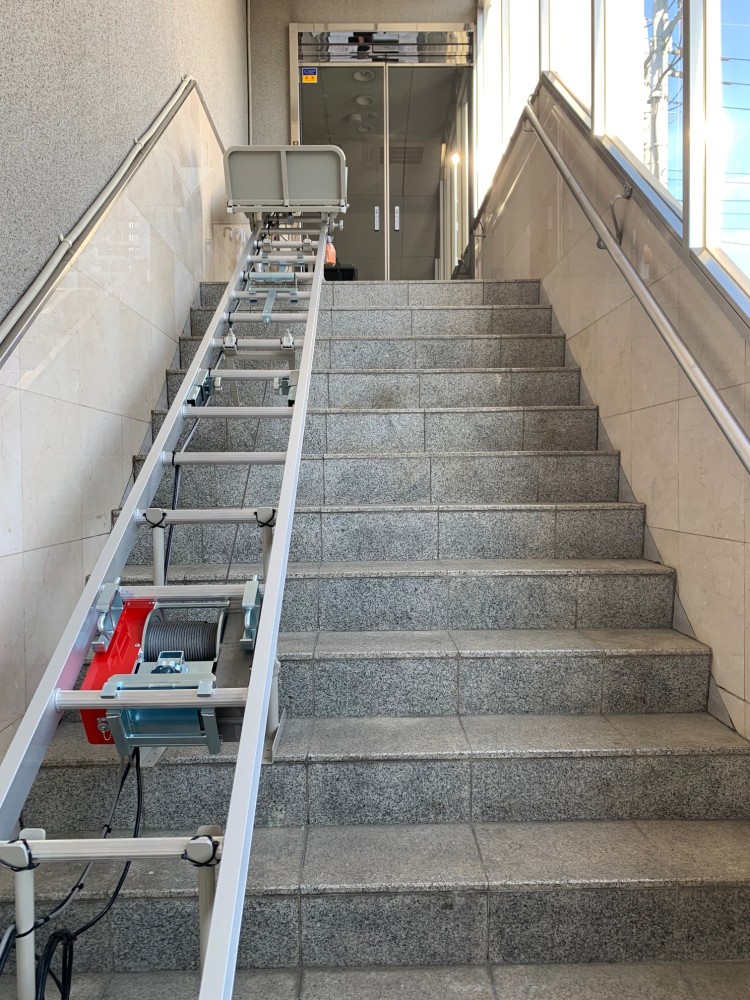

上階から下を望む。途中踊り場付近でのウインチ・電源コンセントの電管・その下に極小曲がりレール等、各部材の雰囲気がわかると思います。
