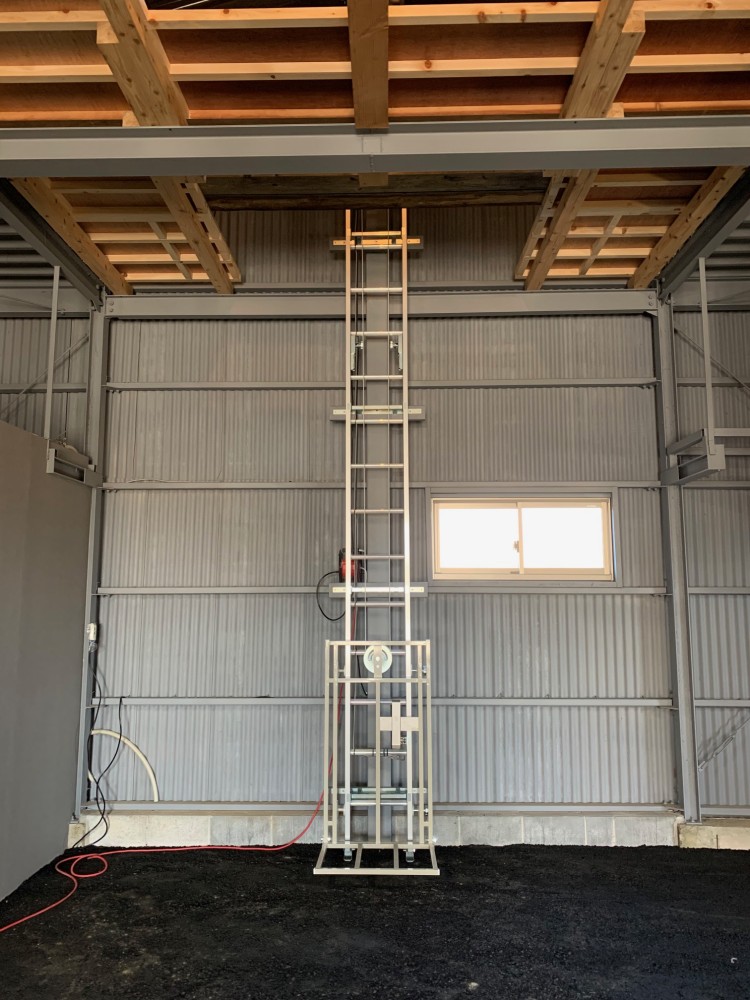

1階部正面から。台車はＬ型台車の骨組みでの納品。取り付け後、大工さんでの板張りをしますので、大きさは自由に出来ます。

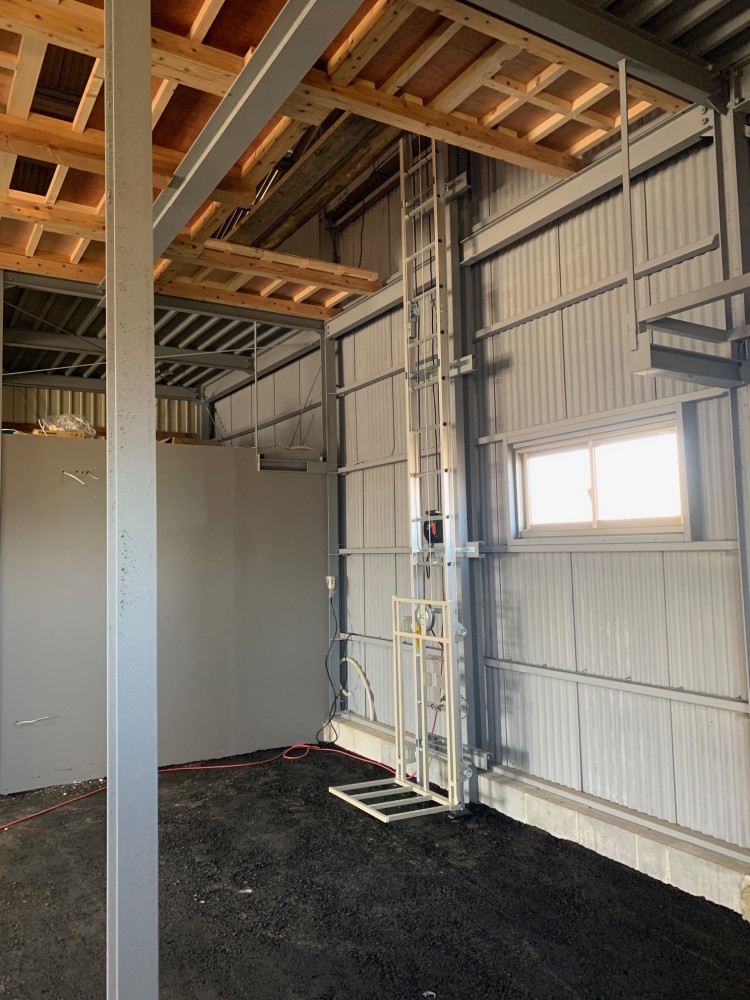

1階部斜めから。レール背面の鉄骨は柱を1本通し、固定金具のピッチの所に横流しを溶接してもらいました。鉄骨が十字なる形ですが、強度は問題ありません。

1階部横から。鉄骨横流しとレールまでの距離は８５ｍｍ、台車背面（内面）までは２３５ｍｍです。レールは梯子状ですが、側面の溝に台車コマが走る形です。

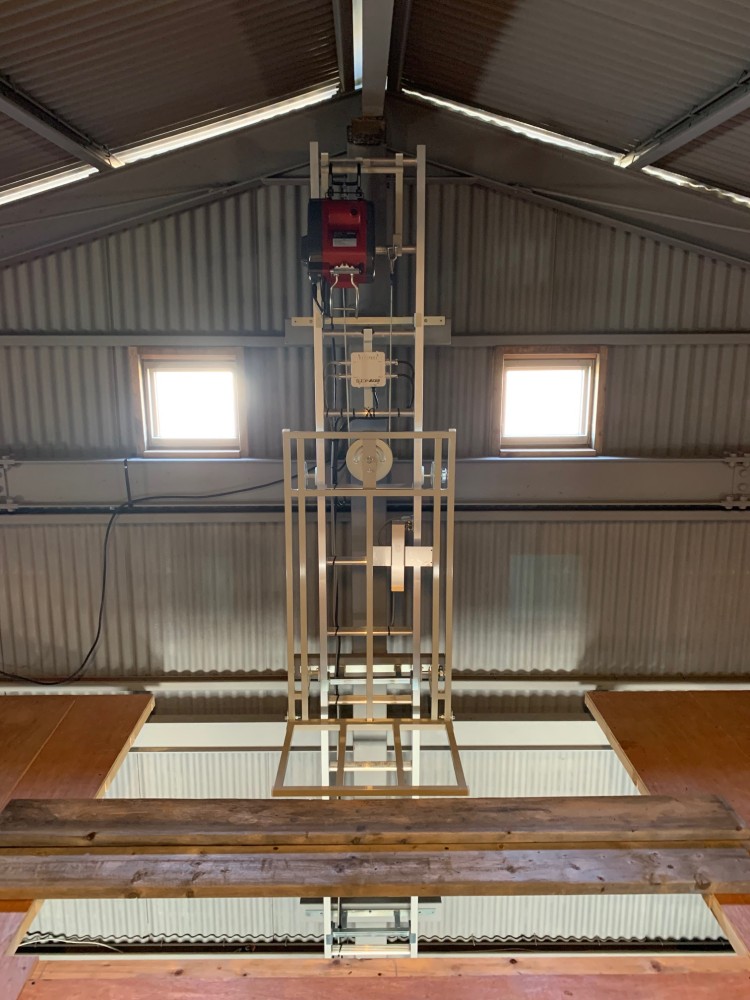

2階部正面から。ウインチはレール最上部にあります。今回、レールを現地カットして、ウインチがなるべく上に行く様に調整しました。

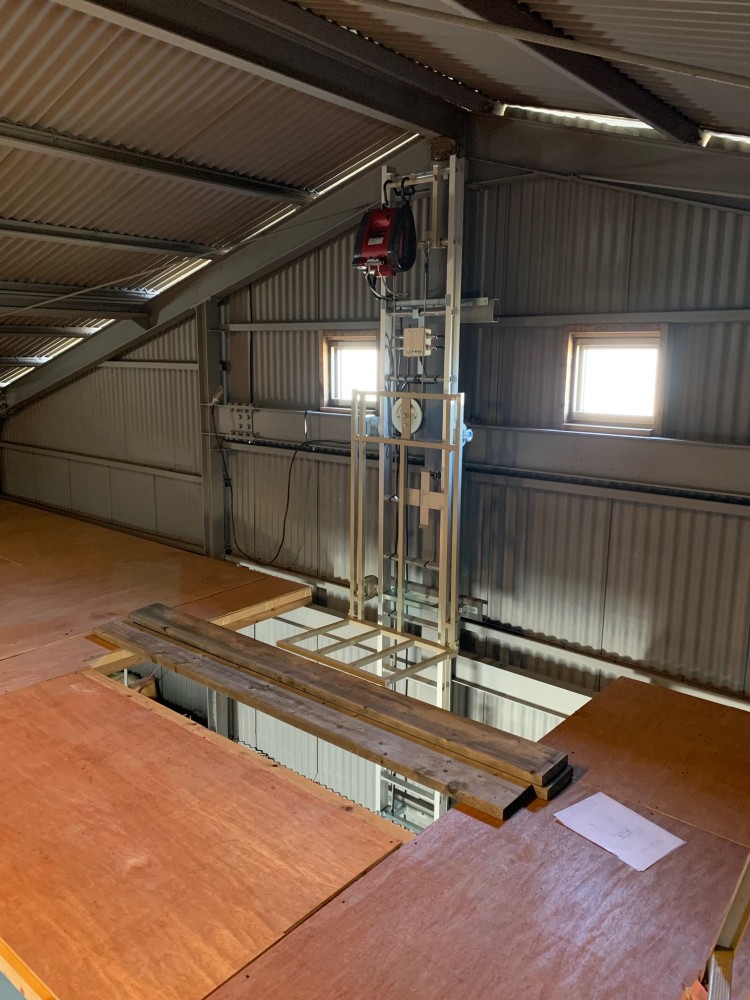

2階部斜めから。取り付け時は2階開口部が大きくなっておりますが、この後の台車板張りサイズに合わせて開口部も小さくなります。（最初から決めるより設置後の方が合わせやすいです。）

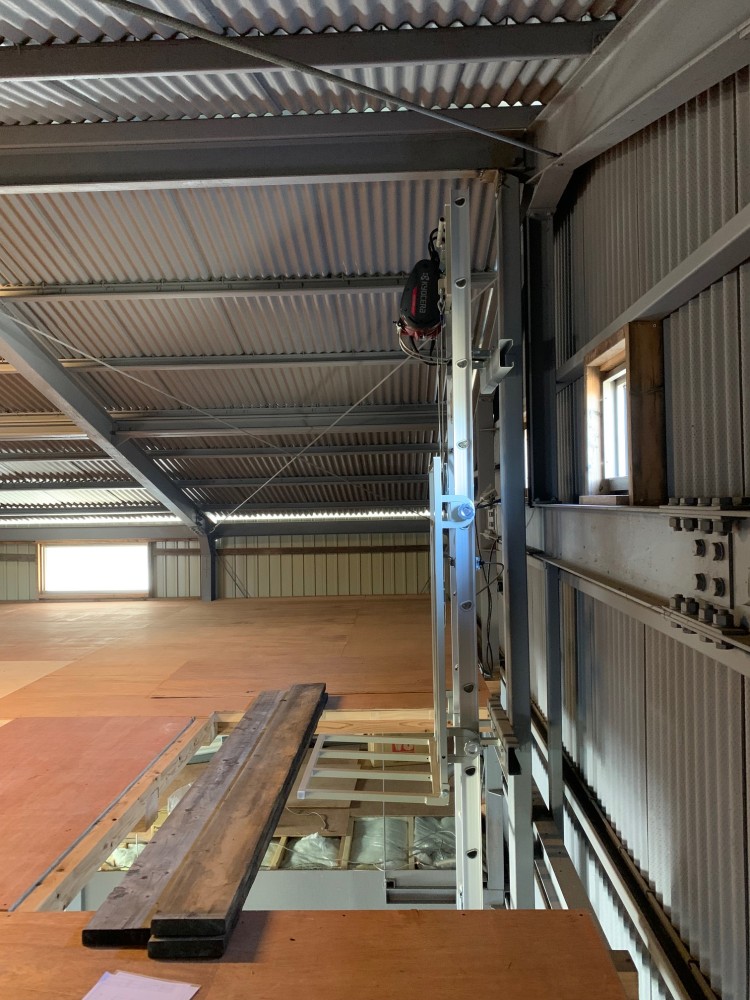

2階部横から。2階部での台車停止位置はほぼ床面にあわせております。今回ですと、ウインチに当たるまで、あと３００ｍｍほど上にあげられます。

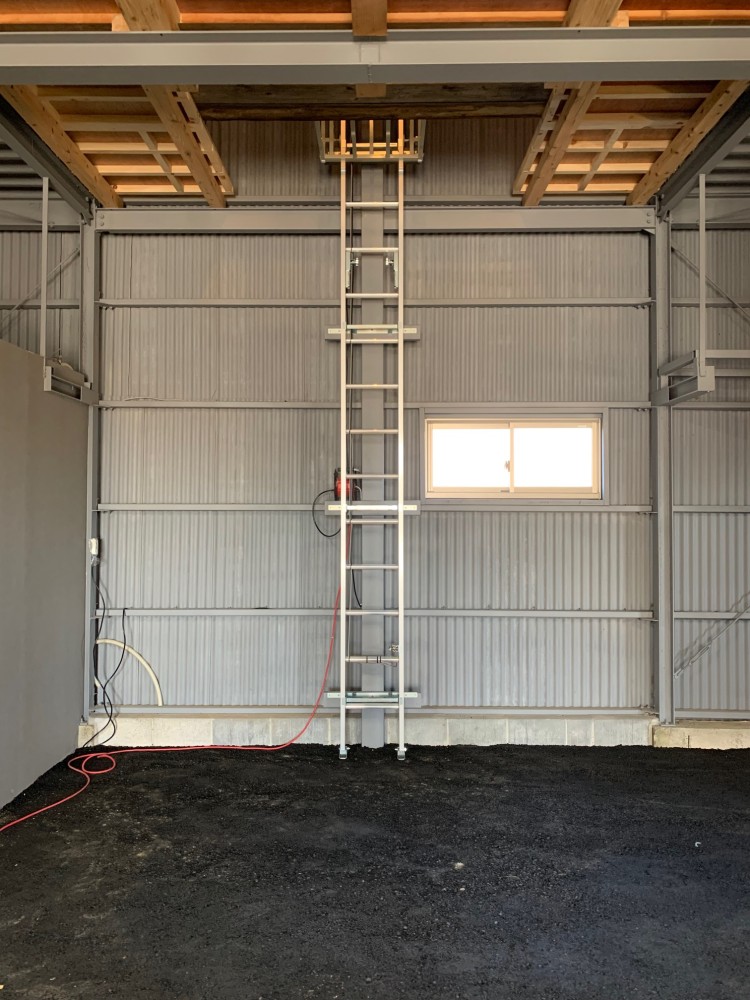

1階部、台車は2階にある時。1階に台車が無ければレールのみがある形です。この後、柵かチェーンの設置をして、立ち入り禁止区画をして頂きます。
