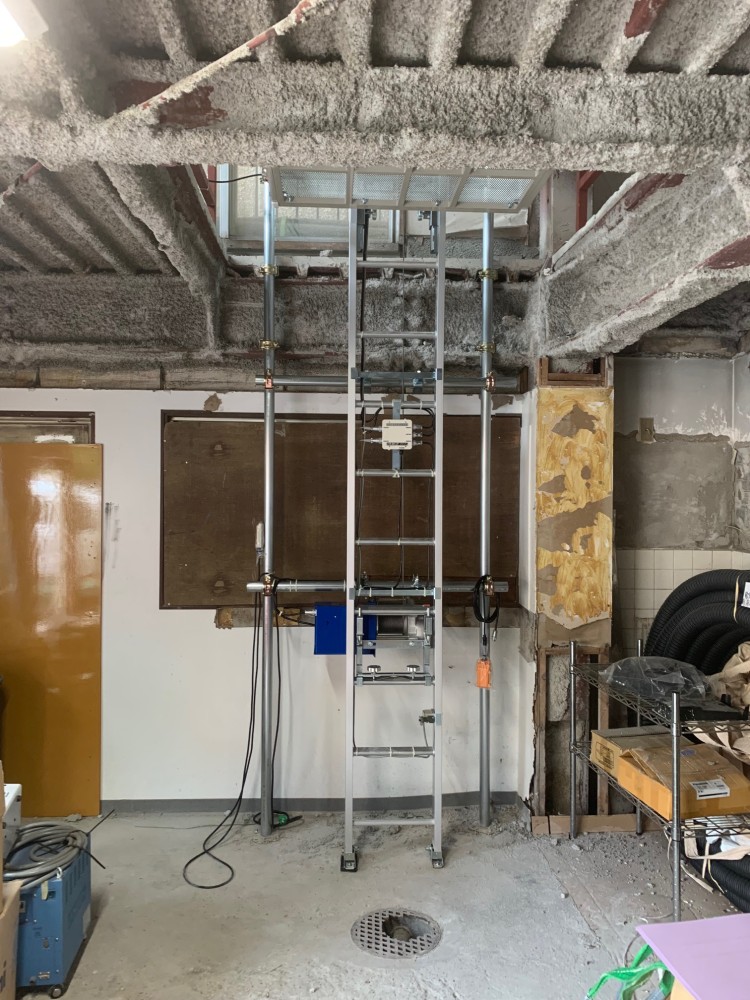

１階全体。単管は開口部の端端に立て、横流しピッチはレール固定金具を取り付けるピッチになっております。設置後はここに箱型台車が降りて来ますので柵設置かトラテープ張りをしております。

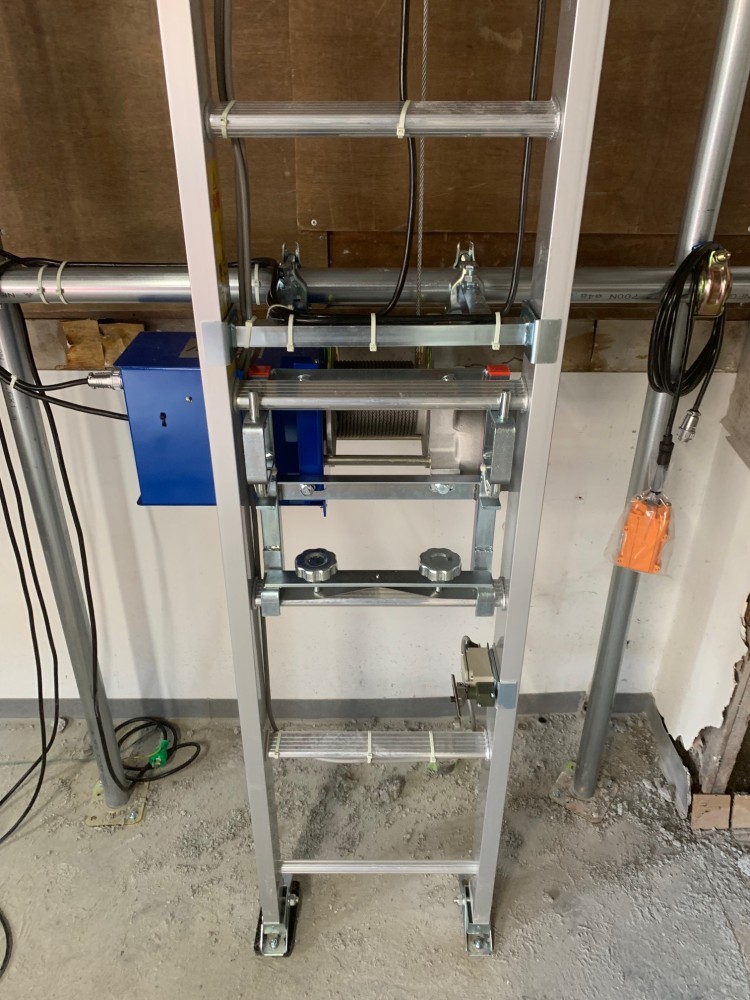

ウインチはレール背面に付きます。レール裏から最低３００ほど必要になりますが、建物梁の出っ張りも有りデッドスペースが少なく確保出来ました。右にあるオレンジ色の物は操作リモコンです。ウインチ直結式の為、普段は使用せずメンテナンス（ワイヤー交換時等）で使用致します。

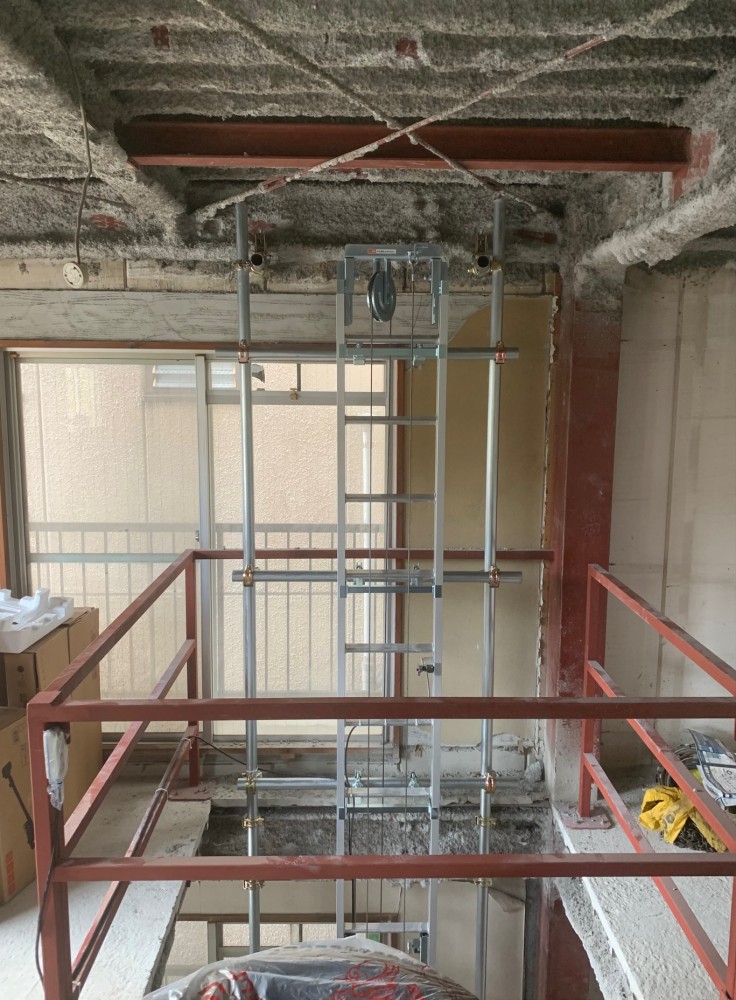

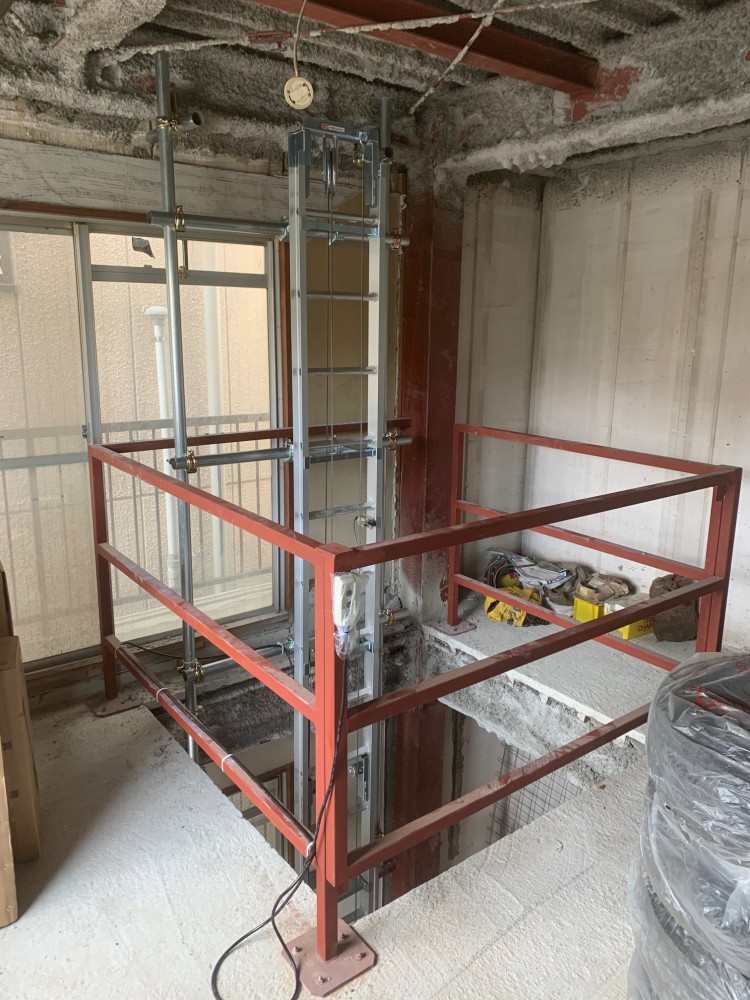

３階開口部。元は天井ホイストチェーンを使われていたそうですので開口部が大きくありますが、荷物がくるくる回ったり水平では無かったり、色々と苦労されていたそうです。

３階天井まで約９ｍありますが、各階の梁の上下に単管を加えております。単管設置は足場屋さんに頼んだのでは無く、お客様と一緒に単管設置をしました。（部材の一部もお客様の手配でした。）

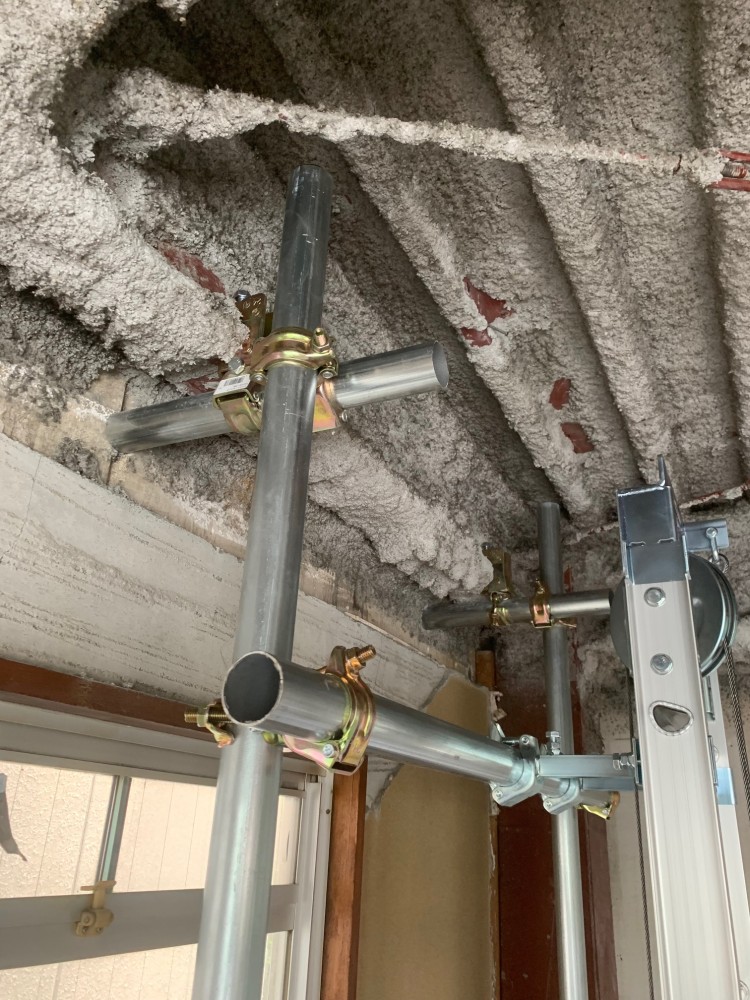

最上部の梁にも単管を加えている為、揺れも無くガチガチになっております。揺れが多ければ追加で横流しや斜め補強も考えておりました。

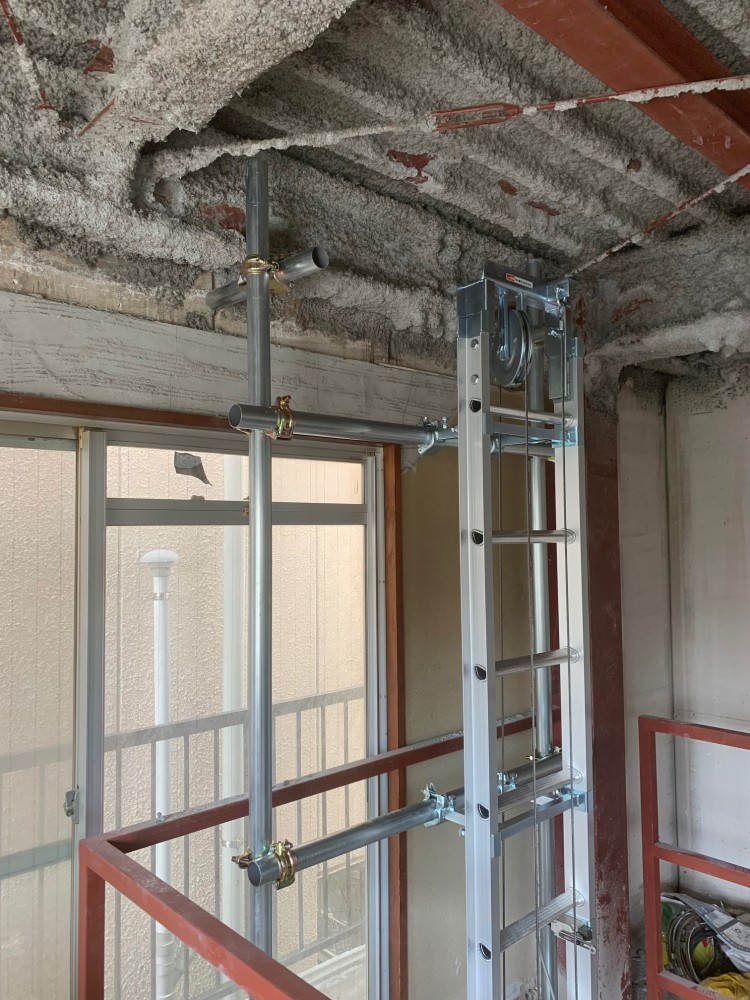

最上部の梁だけ小さくなっておりましたので、少し前に出して全体垂直も見ております。レール固定金具で全体の長さ調整も出来ますので、垂直単管設置位置は現場合わせになります。

単管横流しにはレール固定金具が付きます。このピッチは１２００ｍｍ～１５００ｍｍほどをお勧めしておりますが、１８００ｍｍ２１００ｍｍのピッチでも強度は保たれると思います。

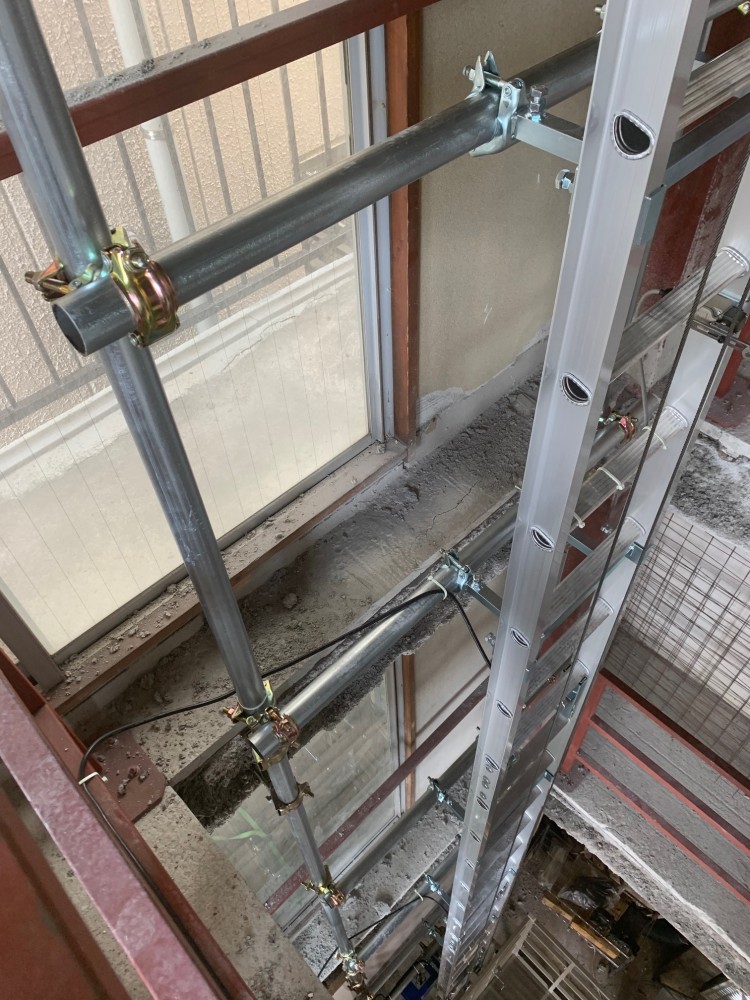

３階から２階と１階までを見た写真。１階には台車もあります。各階の開口部の墨はあっておりましたので難無く設置が出来ましたが、場合によっては足場屋さんでの設置をお願い致します。
